Ağ Topolojileri
Yerel ağlarda ağ kablolarının bağlantı düzeni topoloji olarak isimlendirilir. Başlıca üç çeşit topoloji vardır. Doğrusal (bus), halka (ring) ve yıldız (star) topolojileri.
1.2.1 Doğrusal (bus) topoloji

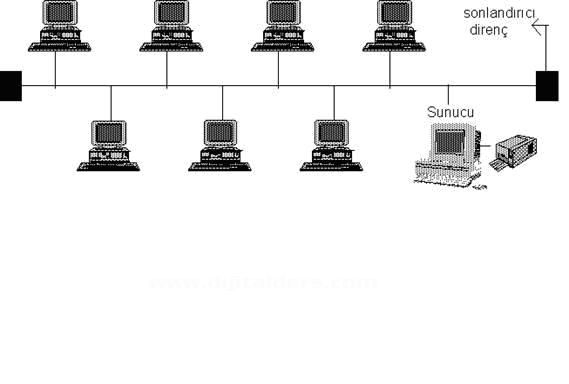

Bu ağ düzenlemesinde bütün bilgisayarlar doğrusal olarak uzanan bir kabloya bağlanırlar. Kablonun iki ucunda ise sonlandırıcı dirençler yer alır. Günümüzde en çok kullanılan topoloji bus topolojisidir. Şekil 2’de bus topolojili bir ağ görülüyor.
1.2.2 Halka (ring) topolojisi

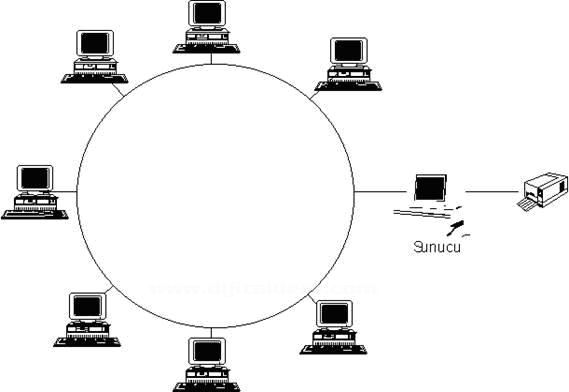

Bu topolojide ağ üzerindeki bilgisayarlar sanki halka şeklinde yer alan bir kabloya irtibatlıymış gibi haberleşirler. Kablo üzerinde Token adı verilen sinyal devamlı tüm bilgisayarları dolaşır (tek yönde) herhangi birinde iletişim ihtiyacı olduğunda iletilecek veriyi alarak halka üzerindeki bilgisayarları tek tek dolaşır. İletişimin yapılacağı bilgisayar veriyi alır diğerleri almazlar. Şekil 3’te halka topolojili bir ağ yapısı görülüyor.
1.2.3 Yıdız (star) topolojisi

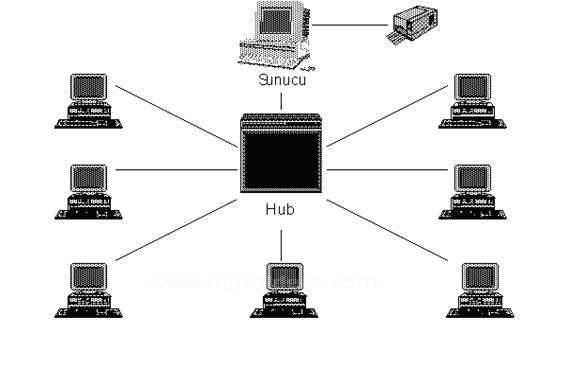

Yıldız topolojisinde bütün bilgisayarlar merkezi bir sunucuya direk olarak bağlanırlar. Fakat çoğu zaman direk bağlantı için gereken kablo sayısını azaltmak için yıldız topolojisi biraz değiştirilerek arada hub ismi verilen
Mesh(ağ) topoloji
Bu topolojide tüm bilgisayarlar diğer bilgisayarlara ayrı bir kablo ile bağlıdır. Teorik olarak ideal bağlantı tipidir. Ancak aradaki kablo sayısı terminal sayısı arttıkça katlanarak arttığı için gerçek hayatta sadece çok özel durumlarda ve az sayıda bilgisayar arasında kullanılır.
Melez(Hybrid) topolojiler
Bu topolojileri başlangıç noktası olarak alıp geliştirilen değişik ağ teknolojileri olduğundan bahsetmiştik. Token Ring ve Ethernet bu teknolojilerden sözünü etmeye değer ikisidir. Token Ring bir ağ görme ihtimaliniz de çok çok az olduğu için onu bir kenara bırakırsak, elimizde sadece Ethernet kalır. Bugün "ağ kuruyorum" ya da "ağ kurduk süper oldu" diyen birisi %101 Ethernet'ten bahsediyordur. İsterseniz bizde Ethernet'in kullandığı topolojileri açıklayalım.
Ethernet ilk başta bus topoloji olarak tasarlandı. Koaksiyel bir kablo sırayla tüm bilgisayarları dolaşıyordu. Ethernet ağında bilgisayarlar bu tek kabloya bağlı olduklarını düşünürler. Bir diğer sisteme veri yolladıklarında, veri aslında aynı kabloya bağlı tüm sistemlere ulaşır. Tüm bilgisayarlardan sadece "doğru" olanı bu veriyi alır ve işler.
